АЦД (Беларусь)

КРАТКОЕ ОПИСАНИЕ ПРИНЦИПА ДЕЙСТВИЯ

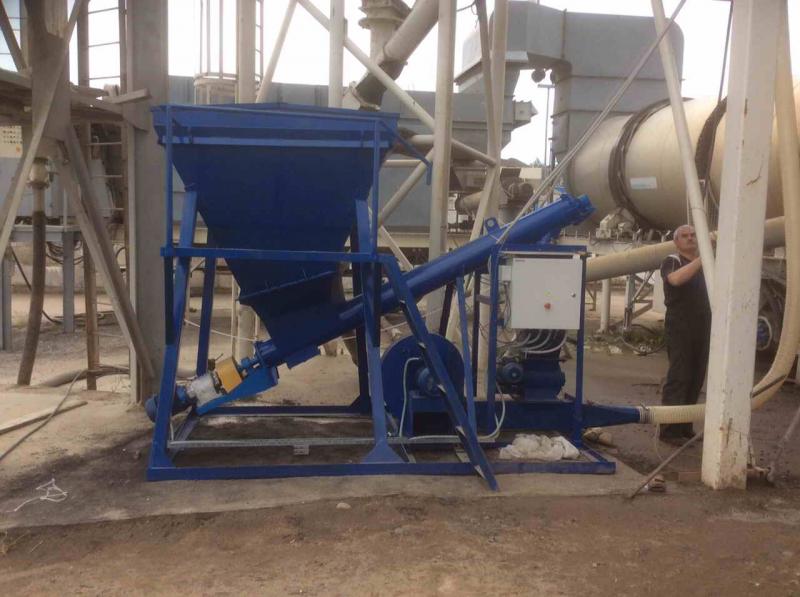

   Агрегат целлюлозной добавки (АЦД) -- автоматическое независимое устройство, предназначенное для автоматического дозирования и введения в смеситель АБЗ любого типа целлюлозной добавки, необходимой в процессе изготовления щебеночно-мастичного асфальтобетона.
  Загруженная в расходный бункер целлюлозная добавка наклонным шнеком с частотно регулируемым приводом подается в весовой бункер, подвешенный на тензодатчиках. После набора заданной  контроллером дозы шнек останавливается, открывается затвор весового бункера и доза выгружается в загрузочную воронку, где подхватывается шлюзовым питателем и подается в продуктопровод, находящийся под давлением сжатого воздуха. Продуктово-воздушная смесь по гибкому армированному полиуретановому шлангу подается на необходимую высоту в разделительный циклон, где освобождается от воздуха и выгружается в смесительный агрегат АБЗ.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вместимость расходного бункера, м³                                                                                                     1,3
Вместимость бункера дозатора, л                                                                                                           20
Мощность привода наклонного шнека, кВт                                                                                            1,1
Мощность привода вентилятора высокого давления, кВт                                                                   7,5
Мощность привода шлюзового питателя, кВт                                                                                         0,75
Количество датчиков веса тензометрических, шт                                                                                   3
Привод затвора весового бункера                                                                                                           пневматический
Габаритные размеры (без продуктопровода и циклона):
длина, мм                                                                                                                                                       3000
ширина, мм                                                                                                                                                    2200
высота, мм                                                                                                                                                     2300
                    Управление агрегатом осуществляется при помощи интуитивно понятного сенсорного экрана ПЛК с наличием автоматического и ручного режимов управления и всех необходимых блокировок.
