Устройство предназначено для управления участком приготовления асфальтобетонной смеси асфальтосмесительной установки производства ПАО «Кредмаш» в автоматическом и ручном режимах.
Устройство реализует следующие функции управления:
- Дозирование компонентов асфальтобетонной смеси по заданному рецепту как в автоматическом, так и в ручном режиме.
- Управление процессом перемешивания и выгрузки смеси в скип в автоматическом режиме работы.
- Задание и отображение основных технологических параметров работы участка приготовления.
- Контроль работоспособности электрооборудования исполнительных механизмов с выводом аварийных сообщений на графический дисплей.
Нормальные условия эксплуатации устройства:
- Высота над уровнем моря не более 2000 м;
- температура окружающего воздуха 0…+40 ˚С;
- относительная влажность воздуха 60±15%;
- атмосферное давление от 630 до 800 мм.рт.ст.;
- окружающая среда не взрывоопасная не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Предельно допустимые условия эксплуатации:
- рабочая температура 0…50 ˚С;
- относительная влажность воздуха 85% без образования конденсата.
СОСТАВ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Устройство представляет собой микропроцессорную систему управления, основным элементом которой является программируемый логический контроллер (ПЛК) с модулями расширения входных и выходных сигналов. В качестве устройства ввода/вывода информации о ходе технологического процесса используется сенсорная панель оператора. Для фильтрации и усиления сигналов применяются модули нормализации.
В состав системы входят следующие компоненты:
1. Центральный процессор VIPA 214-1ВС02.
2. Карта памяти VIPA 953-0KX00.
3. Модуль расширения входных дискретных сигналов VIPA 221-2BL10.
4. Модуль расширения входных дискретных сигналов VIPA 221-1BF00.
5. Модуль расширения входных аналоговых сигналов VIPA 231-FD00.
6. Модуль расширения выходных дискретных сигналов VIPA 222-2BL10.
7. Плата объединительная VIPA 290-0AA40.
8. Графический дисплей VIPA HMI 505.
9. Кабель связи VIPA HMIKBS7c.
10. Блок питания SPA-75-24.
11. Релейные модули входных и выходных дискретных сигналов.
12. Модули нормализации сигналов тензодатчиков АDАМ-3016.
13. Комплект тензодатчиков весовых дозаторов.

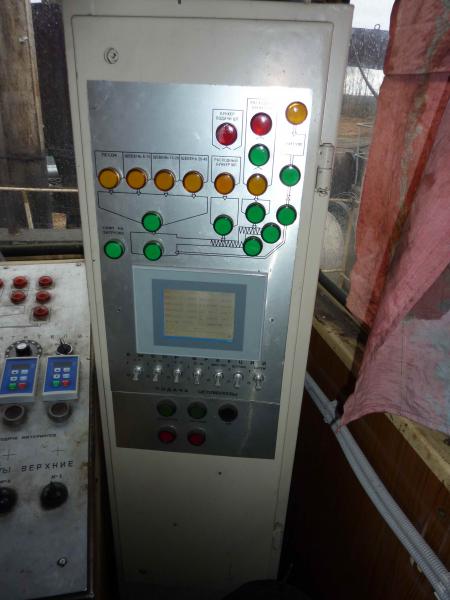

Конструктивно компоненты устройства размещены в пульте управления кабины оператора асфальтосмесительной установки. Плата объединительная обеспечивает связь центрального процессора с модулями расширения входных/выходных сигналов. Для хранения рабочей программы используется энергонезависимая карта памяти, устанавливаемая на модуле центрального процессора. Соединение модуля центрального процессора с графическим дисплеем осуществляется по кабелю VIPA HMIKBS7c. Связь ПЛК с исполнительными механизмами и датчиками по дискретным сигналам осуществляется через релейные модули, по аналоговым сигналам весовых каналов – через модули ADAM.
Блок SPA-075-24 обеспечивает преобразование сетевого напряжения ~220В в стабилизированное =24В для питания компонентов ПЛК.
